广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

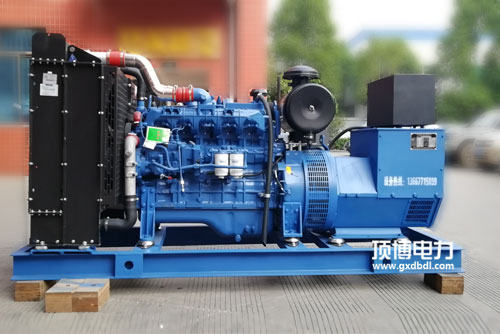

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排序号顺序	触点项目编号	功能表	说
5号接线端子排	101、106	电压零线、火钱输出的	有源输出精度，1A AC220v
	101、106	I路运行电源线零线、地线键入	AC 220V
	104. 105	II路工作中电源开关零线、地线设置	AC 220V
2号接线端子排	201、206	新建为无源把控，闭锁为有源把控	详情SYK1型
	202	外表无源调控走势录入通用端
	203	与202闭锁后L路分闸
	204	与202闭拢后O路重合闸	I/II路分闸
	205	与202愈合后II路分闸
3号接线鼻子	301. 306	未运行，内壁已直连	400A上文安装
	302	无源角度回访的信号打印输出公开端	常规型为有源效果，别产品型号为无源输
	303	I路送电后与302倒圆角
	304	0路分闸后与302收缩
	305	II路送电后与302闭锁
8号接插件	401.406	未采用，企业内部已直连	400A上文装配线
	402.403	I路分闸后闭锁	无源1A AC220V
	404.405	II路送电后闭拢	无源1A AC220V
5号接线鼻子	501-506	自的定义无线信号模拟输出端	400A上选装无源1A AC220v
